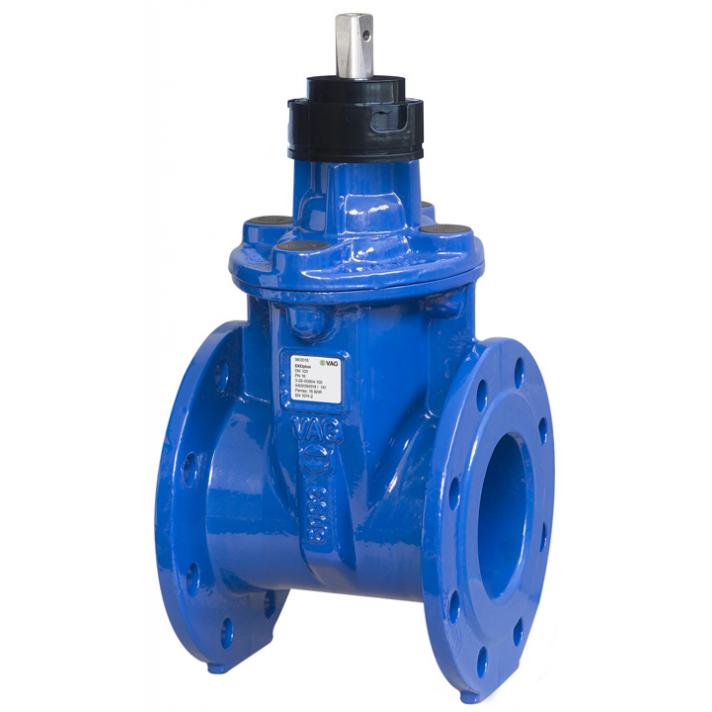

EKO®plus s volným koncem vřetene
DN 40-600 F4/F5/ČSN

Popis

Měkkotěsnicí plnoprůtočné přírubové šoupátko dle EN 1074-2
Bezúdržbové korozivzdorné utěsnění vřetene se třemi O-kroužky
Klín celopogumován antibakteriální pryží
U DN 500 a 600 šoupátko standardně vybaveno obtokem
Připojovací rozměry dle EN 1092-2
Použití

Pitná a surová voda: max. 50°C
Pracovní přetlak: max. 1,0 MPa (PN 10), max. 1,6 MPa (PN 16), max. 2,5 MPa (PN 25)
Materiály hlavních dílů

Těleso, víko, klín: tvárná litina EN-GJS-400-15 (GGG-40)
Klín: celopogumován antibakteriální pryží EPDM
Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
Spojovací šrouby víka: korozivzdorná ocel A2
Ucpávkový šroub, vřetenová matice: kovaná mosaz
Přílohy

attach Katalogový list - 001.EKOplus_F4_F5.pdf
attach Katalogový list - 006.EKOplus_CSN.pdf
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Šoupátko EKO®plus, krátká stavební, délka PN 10-16
Objednací čísloDNPNStavební délka L (mm)
781805410010/16190 POPTAT
781806412510/16200 POPTAT
781807415010/16210 POPTAT
781008420010230 POPTAT
781808420016230 POPTAT
781009425010250 POPTAT
781809425016250 POPTAT
781010430010270 POPTAT
781810430016270 POPTAT
721011335010290 POPTAT
721811335016290 POPTAT
78180144010/16140 POPTAT
721012340010310 POPTAT
721812340016310 POPTAT
78180245010/16150 POPTAT
721014350010350 POPTAT
721814350016350 POPTAT
721020360010390 POPTAT
721820360016390 POPTAT
78180346510/16170 POPTAT
781804880/410180 POPTAT
781804480/810/16180 POPTAT
*Vrtání příruby na 4 díry
Šoupátko EKO plus, dlouhá stavební délka, PN 10-16
Objednací čísloDNPNStavební délka L (mm)
781605410010/16300 POPTAT
781606412510/16325 POPTAT
781607415010/16350 POPTAT
781408420010400 POPTAT
781608420016400 POPTAT
781409425010450 POPTAT
781609425016450 POPTAT
781410430010500 POPTAT
781610430016500 POPTAT
721411335010550 POPTAT
721611335016550 POPTAT
78160144010/16240 POPTAT
721412340010600 POPTAT
721612340016600 POPTAT
78160245010/16250 POPTAT
721414350010700 POPTAT
721614350016700 POPTAT
7214203.0REDUK060010800 POPTAT
7216203.0REDUK060016800 POPTAT
78160346510/16270 POPTAT
781604880/410280 POPTAT
781604480/810/16280 POPTAT
*Vrtání příruby na 4 díry
Šoupátko EKO®plus, ČSN stavební délka, PN 10
Objednací čísloDNPNStavební délka L (mm)
780605410010230 POPTAT
780606412510255 POPTAT
780607415010280 POPTAT
780608420010330 POPTAT
78060144010170 POPTAT
78060245010180 POPTAT
78060346510200 POPTAT
780604480/410210 POPTAT
7806048.990518980/816210 POPTAT
PN 16 na poptávku
