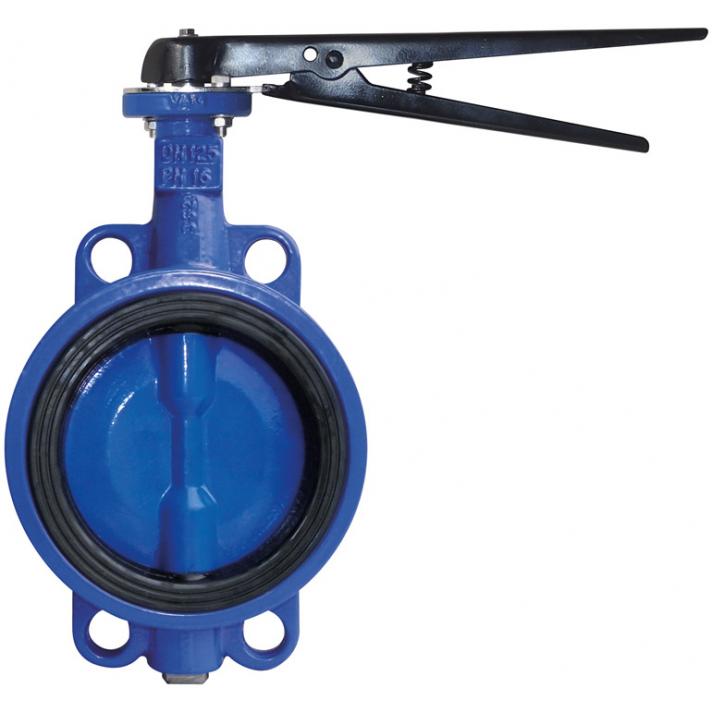

CEREX 300-W s průchozími oky s ocelovou pákou
DN 50-600

Popis

Uzavírací mezipřírubová měkkotěsnicí klapka dle EN 593 a EN 1074-2
S předlitými oky pro montážní šrouby
Připojovací rozměry dle EN 1092-2
Stavební délka dle EN 558 řada 20 (dříve K1)
Těsná i při podtlaku 0,01 MPa (90% vakuum)
Na poptávku: snímače koncových poloh, pneu či elektropohon
Použití

Pitná voda: max. 50°C (litinový disk, EPDM)
Odpadní voda: max. 80°C (litinový disk, NBR)
Voda a neagresivní tekutiny: max. 80°C (litinový disk), max. 110°C (nerezový disk)
Vzduch: max. 80°C (litinový disk + NBR), max. 100°C (nerezový disk + EPDM)
Pracovní přetlak: max. 1,0 MPa (PN 10), max. 1,6 MPa (PN 16)
Materiály hlavních dílů

Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Čep a hřídel: korozivzdorná ocel 1.4021 (13% Cr)
Disk: tvárná litina EN-GJS-400-15 (GGG-40)/ korozivzdorná ocel CF8/CF8M
Manžeta: pryž EPDM/NBR, vyztužena kovovým kroužkem
Páka: ocel
Na poptávku: čep, hřídel ocel 1.4404 nebo 1.4462, ochrana litiny Rilsan, Halar, disk bronz
Přílohy

attach Katalogový list - 116.CEREX_300-W_paka.pdf
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Uzavírací klapka CEREX 300-W s průchozími oky s ocelovou pákou, pryž EPDM, disk tvárná litina PN 10-16
Objednací čísloDNPNStavební délka L (mm)
8480527.0EPDM005010/1643 POPTAT
8480537.0EPDM006510/1646 POPTAT
8480547.0EPDM008010/1646 POPTAT
8480557.0EPDM0010010/1652 POPTAT
8480567.0EPDM0012510/1656 POPTAT
8480577.0EPDM0015010/1656 POPTAT
8480587.0EPDM0020010/1660 POPTAT

Uzavírací klapka CEREX 300-W s průchozími oky s ocelovou pákou, pryž EPDM, disk nerez PN 10-16
Objednací čísloDNPNStavební délka L (mm)
8480027.0EPDM005010/1643 POPTAT
8480037.0EPDM006510/1646 POPTAT
8480047.0EPDM008010/1646 POPTAT
8480057.0EPDM0010010/1652 POPTAT
8480067.0EPDM0012510/1656 POPTAT
8480077.0EPDM0015010/1656 POPTAT
8480787.0EPDM0020010/1660 POPTAT

Uzavírací klapka CEREX 300-W s průchozími oky s ocelovou pákou, pryž NBR, disk tvárná litina PN 10-16
Objednací čísloDNPNStavební délka L (mm)
8480527.0NBR0005010/1643 POPTAT
8480537.0NBR0006510/1646 POPTAT
8480547.0NBR0008010/1646 POPTAT
8480557.0NBR00010010/1652 POPTAT
8480567.0NBR00012510/1656 POPTAT
8480577.0NBR00015010/1656 POPTAT
8480587.0NBR00020010/1660 POPTAT

Uzavírací klapka CEREX 300-W s průchozími oky s ocelovou pákou, pryž NBR, disk nerez PN 10-16
Objednací čísloDNPNStavební délka L (mm)
8480027.0NBR0005010/1643 POPTAT
8480037.0NBR0006510/1646 POPTAT
8480047.0NBR0008010/1646 POPTAT
8480057.0NBR00010010/1652 POPTAT
8480067.0NBR00012510/1656 POPTAT
8480077.0NBR00015010/1656 POPTAT
8480787.0NBR00020010/1660 POPTAT
