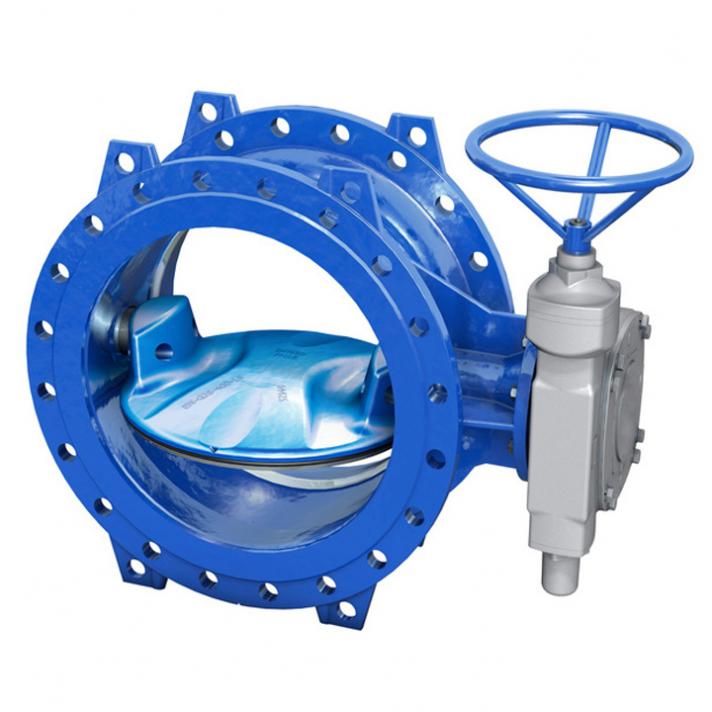

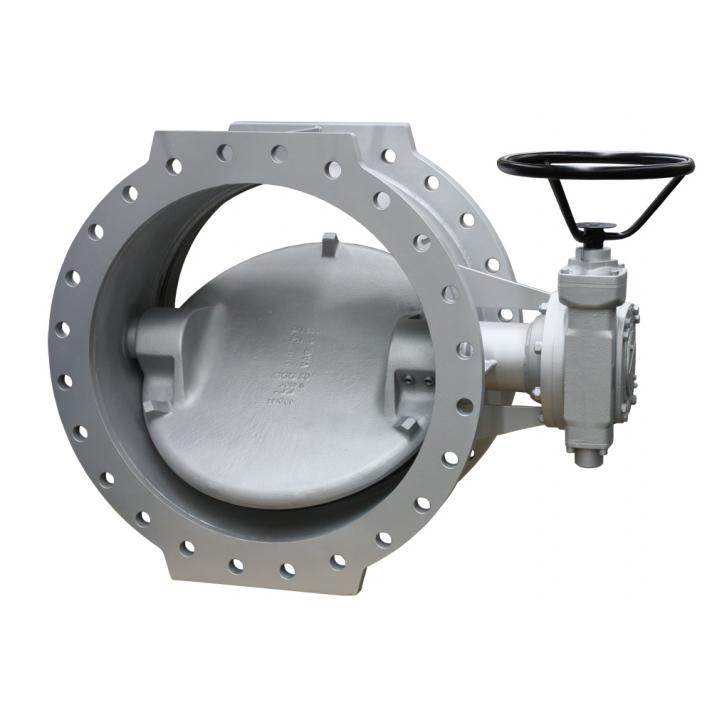

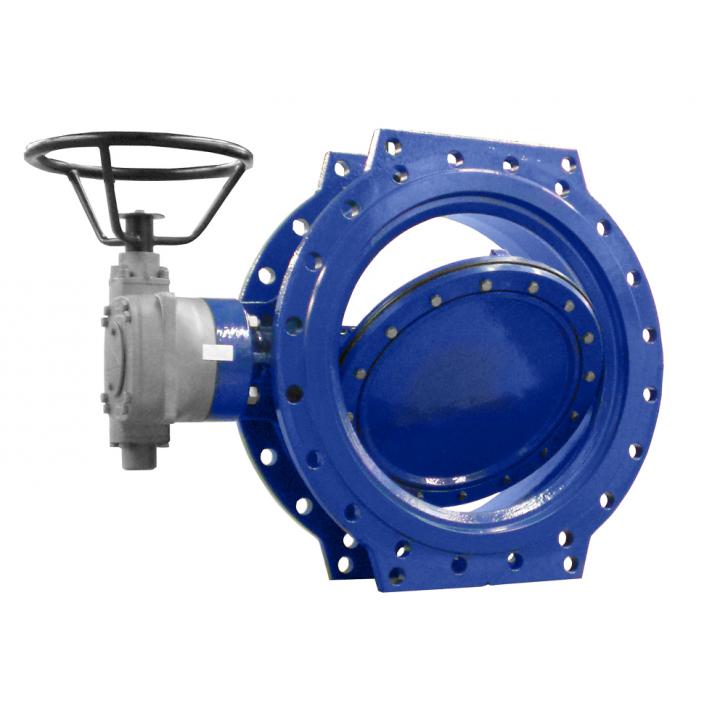

EKN uzavírací s ručním kolem
DN 100-4000

Popis

Uzavírací měkkotěsnicí přírubová klapka dle EN 593 a EN 1074-2
Vysoce odolní navařované sedlo z Cr-Ni oceli
2x excentricky uložení disk
Čepy mimo pracovní medium
Se samosvornou bezúdržbovou převodovkou s nastavitelnými koncovými dorazy a mech. ukazatelem polohy
Možnost výměny těsnění bez nutnosti demontáže disku
Připojovací rozměry dle EN 1092-2
Stavební délka dle EN 558 řada 14 (dříve F4)
Těsní i při podtlaku v potrubí 0,01 MPa (90% vakuum)
Na poptávku: pohon, hydraulický pohon, mechanická aretace disku, pogumování vnitřních částí, nátěr do 200°C, krátká stav. délka, těsnění PUR, FKM
Použití

Pitná a surová voda: max. 50°C
Pracovní přetlak: max. 0,6 MPa (PN 6), max. 1,0 MPa (PN 10), max. 1,6 MPa (PN 16), max. 2,5 MPa (PN 25), max. 3,2 MPa (PN 40)
Materiály hlavních dílů

Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Disk:
- korozivzdorná ocel 1.4408 (19% Cr, 11% Ni, 2% Mo) pro DN 100, 125
- tvárná litina EN-GJS-400-15 (GGG-40) pro DN 150...4000
Čepy, šrouby: korozivzdorná ocel 1.4021 (13% Cr)
Těsnění, O-kroužky: antibakteriální pryž EPDM
Ložiska čepu: bronz
Sedlo: návar z Cr-Ni oceli, lapované
Přílohy

attach Katalogový list - 104.EKN_PN6,10,16.pdf
attach Katalogový list - 105.EKN_PN25,40.pdf
attach Katalogový list - 107.EKN_200°C.pdf
attach Katalogový list - 108.EKN_kratka.pdf
Reference

Výměna strojního vybavení ČS Vidoule
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Uzavírací klapka EKN s ručním kolem PN 10/16/25/40
Objednací čísloDNPNStavební délka L (mm)
8470052.0E0100010010190 POPTAT
8470052.0E0160010016190 POPTAT
8470062.0E0100012510200 POPTAT
8470062.0E0160012516200 POPTAT
3343650.003300015010210 POPTAT
3343650.003360015016210 POPTAT
3343650.103300015025210 POPTAT
3343650.122400115040210 POPTAT
3343650.203300020010230 POPTAT
3343650.303300020016230 POPTAT
3343650.403300020025230 POPTAT
3343650.408000020040230 POPTAT
3343650.503300025010250 POPTAT
3343650.603300025016250 POPTAT
3343650.703300025025250 POPTAT
3343650.708000025040250 POPTAT
3343650.803300030010270 POPTAT
3343650.903300030016270 POPTAT
3343651.003300030025270 POPTAT
3343651.008000030040270 POPTAT
3343651.103300035010290 POPTAT
3343651.203300035016290 POPTAT
3343651.303300035025290 POPTAT
3343651.308000035040290 POPTAT
3343651.403300040010310 POPTAT
3343651.503300040016310 POPTAT
3343651.603300040025310 POPTAT
3343651.608300040040310 POPTAT
3343735.003300045010330 POPTAT
3343735.103300045016330 POPTAT
3343735.203300045025330 POPTAT
3344378.903300045040330 POPTAT
3343735.303300050010350 POPTAT
3343735.403300050016350 POPTAT
3343735.503300050025350 POPTAT
3343735.508300050040350 POPTAT
3343735.703300060010390 POPTAT
3343735.803300060016390 POPTAT
3343735.903300060025390 POPTAT
3343735.908300060040390 POPTAT

Zaostřeno
ZID

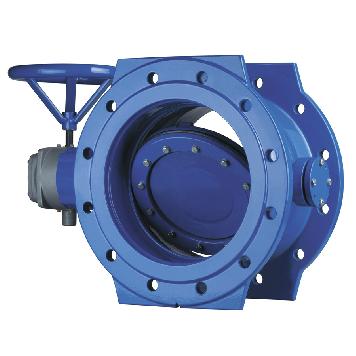

VAG EKN® Uzavírací klapka
